什么是電路的主回路？什么是控制回路？它們之間有什么區別？

經常有初學電工的朋友問我什么是主回路？什么是控制回路？它們之間有什么區別？又有什么聯系？那么咱們在這里就徹底搞明白這個問題。
以自保電路為例：

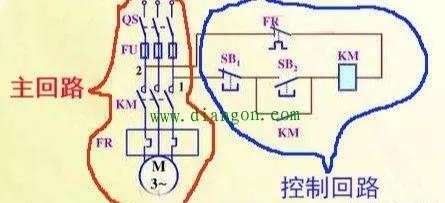

自保電路
紅圈內的就是自保電路的主回路，籃圈內就是控制回路。

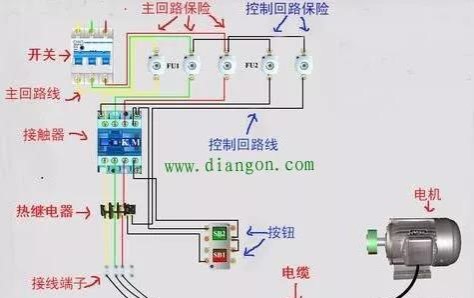

下面是實物圖：

主回路包括：開關、主回路保險、主回路線（黃、綠、紅）、接觸器（主觸點）、熱繼電器（主端子）、控接線端子、電纜、電機。
控制回路包括：控制回路保險、控制回路線（黑色）、按鈕、接觸器輔助觸點和線圈、熱繼電器輔助觸點。
電路當中，要想讓電機轉動，就必須給電機接線柱通入三相交流電，如圖所示，合上電源開關，三相交流電通過黃綠紅三根主回路線流經主回路保險、接觸器主觸點、熱繼電器主端子、接線端子、電纜、最后到電機接線柱，只要接觸器吸合，接通，電機就會轉動，接觸器釋放，電機就停止，這就是主回路。但接觸器怎么才能吸合呢？www.diangon.com就需要控制回路控制接觸器，控制回路給接觸器線圈通電，接觸器就吸合，斷電就釋放�？刂齐娏魍ㄟ^控制保險，黑色控制線、按鈕、熱繼電器輔助觸點、接觸器輔助觸點、到接觸器線圈，按下啟動按鈕，接觸器線圈通電，吸合，主觸點閉合，控制主回路接通。按下停止按鈕，接觸器線圈斷電，釋放，主觸點斷開，主回路斷電。這就是主回路和控制回路的關系。
但是，也不能單純的說控制回路控制主回路的。因為從圖中也可以看出，主回路也會控制控制回路。比如，電機堵轉，主回路中電流過大，超過熱繼電器整定值，熱繼電器就會動作，輔助觸點斷開，控制回路就會斷電。所以，主回路和控制回路相互控制、相互制約。希望您通過這個例子可以搞清楚主回路和控制回路。
