    戶內高低壓配電柜是我們最最常見，也是接觸最多的一中配電箱，它屬于配電系統中的末端配電設備，為每家每戶

的用電起到控制和保護的作用。由于它的普遍性，我們就為大家介紹一下戶內高低壓配電柜的安裝。

一、戶內配電箱安裝方法

1、戶內高低壓配電柜體安裝一般有明裝和暗裝兩種，不過現在為了美觀大部分戶內配電箱選用暗裝較多：

a.明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓(脹管螺栓)固定，螺栓長度一般 為埋入深度(75～150mm)、

箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木

磚(按配電箱或配電板四角安裝孔的位置埋設)，然后用木螺釘在木磚處固定配電箱或配電板。

b.暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右，預留的深度為配電

箱厚度加上洞內壁抹灰的厚度。在埋配電箱時，箱體與墻之間填以混凝土即可把箱體固定住。

1

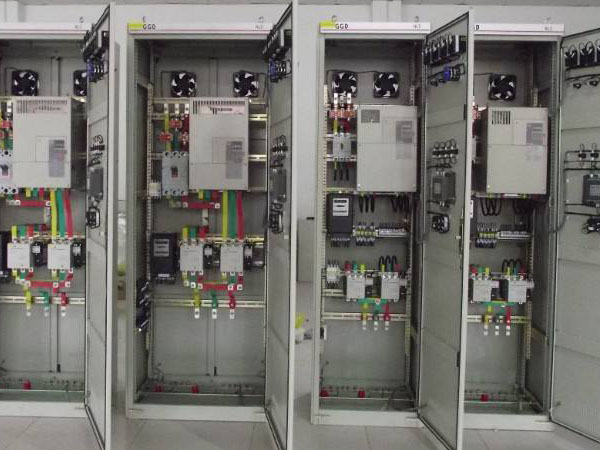

2、戶內高低壓配電柜安裝要求：

a.配電柜應安裝牢固，橫平豎直，垂直偏差不應大于3mm;暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼

墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。

b.配電柜內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸

熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

c.配電柜內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線(N線)和保護

零線(PE 線)匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。

d.導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地(接零)。

二、戶內高低壓配電柜接線圖

首先戶內接線的時候，要看清楚戶內配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯

了的話，就不會產生電源，至于怎么區分兩者不要搞錯，可以看看施耐德漏電開關，上面一般都是有標記的，如果

是字母N的話就表示零線了。
