帶你了解高低壓配電基礎知識

1.什么是 TT 、 IN 、 IT 系統？
答：TT 方式是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統，也稱 TT 系統。TN 方式是將電氣設備的金屬外殼與工作零線相接的保護系統，稱作接零保護系統，用 TN 表示。IT 方式是電源側沒有工作接地，或經過高阻抗接地。負載側電氣設備進行接地保護的保護系統。



2.  我國電網的標準頻率是多少？
答：為50Hz，又叫工頻。

3.  電力負荷的分級 ？
答：一級負荷：中斷供電將造成人身傷亡者；或政治、經濟上將造成重大損失。二級負荷：二級負荷為中斷供電將在政治、經濟上造成較大損失者，三級負荷：三級負荷為一般的電力負荷。

4. 什么是電弧?
答：電弧是電氣設備運行中產生的一種物理現象,其特點是光亮很強溫度很高。

5. 什么是變電所？
答：是擔負著從電力系統接受電能，經過變壓（升壓或降壓），然后再配電的任務的供電樞紐。

6. 目前高、低壓電器國際、國內有哪些知名品牌？
答：國際上有：157. 什么是相電壓、相電流？線電壓、線電流？
答：在三相四線電路中 相線與中線的電壓為相電壓；任意兩相線間的電壓為線電壓；線電壓是相電壓的√3倍。流過各相負載的電流為相電流；流過相線中的電流為線電流。

7.  變壓器在電力系統中主要作用是什么？
答：主要作用是變換電壓，以利于功率的傳輸。在同一段線路上,傳送相同的功率, 電壓經升壓變壓器升壓后，線路傳輸?shù)碾娏鳒p小,可以減少線路損耗，提高送電經濟性，達到遠距離送電的目的，而降壓則能滿足各級使用電壓的用戶需要。

8.  變壓器各主要參數是什么？
答：（ 1 ）額定電壓；（ 2 ）額定電流；（ 3 ）額定容量；（ 4 ）空載電流；（ 5 ）空載損耗；（ 6 ）短路損耗；（ 7 ）阻抗電壓；（ 8 ）繞組連接圖、相量圖及連接組標號。

9. 什么叫短路電流的熱效應？
答：在電路發生短路時，極大的短路電流將使導體溫度迅速升高，稱之為短路電流的熱效應。

10. 什么叫渦流？渦流的產生有哪些害處？
答：當交流電流通過導線時，在導線周圍會產生交變的磁場。交變磁場中的整塊導體的內部會產生感應電流，由于這種感應電流在整塊導體內部自成閉合回路，很像水的旋渦，所以稱作渦流。渦流不但會白白損耗電能，使用電設備效率降低，而且會造成用電器（如變壓器鐵芯）發熱，嚴重時將影響設備正常運行。



11. 二次回路的定義和分類是什么？
答：二次回路用于監視測量?jī)x表，控制操作信號，繼電器和自動裝置的全部低壓回路均稱二次回路，二次回路依電源及用途可分為：
（ 1 ）電流回路；
（ 2 ）電壓回路；
（ 3 ）操作回路；
（ 4 ）信號回路。

12. 常見籠型異步電動機減壓起動方法有哪些？
答：（ 1 ）三相電阻減壓起動。
        （ 2 ）電抗器減壓起動。
        （ 3 ）自耦變壓器減壓起動。
        （ 4 ）星三角減壓起動。
        （ 5 ）延邊三角形減壓起動。

13.  變壓器并列運行應滿足什么條件？
答：變比相等 、連接組別相同 、短路電壓相同 三個條件。

14.  測量高壓電壓和大電流為什么使用互感器？
答：（ 1 ）擴大了儀表的使用范圍。只要用不同的變壓比和變流比的互感器與滿度電壓是 100V 的電壓表和滿度電流為 5A 的電流表配合使用，就可以測量各種電壓和電流。
        （ 2 ）使儀表、繼電器的規格統一、易于標準化、大批量生產。
        （ 3 ）使用互感器作為一次電路與二次電路的中間元件，隔離了高電壓的危險，也防止了二次電路故障對一次電路的影響。

15. 什么是開關設備?
答：主要用于發電,輸電,配電,和電能轉換有關的開關電器以及這些開關電器相關聯的控制,檢測,保護及調節設備的組合的統稱.

16.  什么是控制設備?
答：主要用來控制受電設備的開關電器以及這些開關電器相關聯的控制,檢測,保護及調節設備的組合的統稱。

17. 什么是過電流?
答：超過額定電流的任何電。

18.  電流是如何形成的?
答：導體中的自由電子在電場力作用下作規則的定向移動,就形成電流。
19.  電能質量的指標有哪幾項？
答：電壓偏差、電壓波動與閃變、電壓正弦波畸變率、頻率偏差。

20.  高壓電器必須滿足條件是？
答：A.  絕緣安全可靠；
       B.  在額定電流下長期運行且有一定的短時過載能力；
       C.  能承載短路電流的熱效應和電動力效應而不損壞；
       D.  開關電器能安全可靠關合開斷規定的電流；
       E.  戶外的應承受一定的自然災害。

21.  高壓電器必須滿足工作場所是？
答：A.  額定電壓；
       B.  最高工作電壓；
       C.  額定電流；
       D.  額定短路開斷電流；
       E.  短時耐受電流及峰值耐受電流。

22.  高壓斷路器的基本要求？
答：A.  工作可靠；；
       B.  具有足夠的斷路能力
       C.  具有盡可能短的切斷時間；
       D.  結構簡單、價格低廉。

23.  隔離開關的用途？
答：A.  將電氣設備與帶電的電網隔離；
       B.  改變運行方式；
       C.  接同和斷開小電流電路。

24.  什么是母線？
答：在發電廠和變電所的各級電壓配電裝置中，將發動機、變壓器與各種電器連接的導線稱為母線。

25.  母線的分類？
答：軟母線（多用于電壓較高戶外配電室）和硬母線（低壓的互內外配電裝置）。

26.  母線的材質？
答：銅母線、鋁母線和鋼母線。

27.  母線著色的意義？
答：可以增加輻射能力，利于散熱，著色后允許負荷電流提高12~15%。

28. 熔斷器的主要技術參數？
答：A.  額定電壓；
       B.  額定電流；
       C.  分?jǐn)嗄芰Γ?br />        D.  融化特性；
       E.  過電壓。

29. 低壓配電設備主要產品有哪些？
答：低壓配電屏、開關柜、開關板、照明箱、動力箱和電動機控制中心。

30. 什么是高峰負荷？什么是低谷負荷？什么是平均負荷？
答：高峰負荷是指電網和用戶在一天時間內所發生的最大負荷值。低谷負荷是指電網和用戶在一天時間內所發生的用量最少的一點的小時平均電量。平均負荷是指電網和用戶在一段確定時間階段的平均小時用電量。

31. 我國電力系統三相中性點運行方式有幾種？
答：一、中性點不接地（絕緣）的三相系統；
       二、中性點經消弧線圈接地的三相系統；
       三、中性點直接接地的三相系統。

32. 使用電流互感器注意事項？
答：1.  工作時其二次側不得開路；
       2.  其二次側有一端必須接地；
       3.  連接時要注意其端子的極性。

33.  使用電壓互感器注意事項？
答：1.  工作時其二次側不得短路；
       2.  其二次側有一端必須接地；
       3.  連接時要注意其端子的極性。

34. 繪制、識讀電氣控制線路原理圖的原則是什么？
答：A.  原理圖一般分電源電路、主電路、控制電路、信號電路及照明電路繪制。
       B.  原理圖中，各電器觸頭位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸頭的常態位置出發。
       C.  原理圖中，各電器元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。
       D.  原理圖中，各電器元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。
       E.  原理圖中，對有直接電聯系的交叉導線連接點，要用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。35. 什么是電流保護，動作原理如何？
答：當線路發生短路時，重要特征之一是線路中的電流急劇增大，當電流流過某一預定值時，反應于電流升高而動作的保護裝置叫過電流保護，過電流保護的動作電流是按最大負荷電流來考慮的，其選擇是靠階梯形的時限來配合的。

36.  電控設備和配電設備產品的主要區別？
答：電控設備功能以控制為主，配電設備的功能則以傳輸為主。

37.   國產電控設備產品的外部設計多采用？
答：控制屏、控制柜、控制箱和控制臺等形式。

38.  國產配電設備產品的外部設計多采用？
答：前面板式、柜式和箱式，也以戶內型、固定式和元件固定裝配為主，部分產品采用抽屜式柜。

39. 送電電路？
答：架設在發電廠升壓變電所與地區變電所之間的線路以及地區變電所之間的線路，是專用于輸送電能的線路。

40.  配電電路？
答：從地區變電所到用電單位變電所或城市、鄉鎮供電線路，是用于分配電能的線路。

41. 電力線路按架設方式可分為？
答：架空電力線路和電纜線路。

42. 什么是繼電保護裝置？
答：能反應電力系統中電氣設備故障或不正常的工作情況，而作用于開關跳閘或發出信號的裝置。

43. 常用的繼電器有哪幾種？
答：電流繼電器、電壓繼電器、信號繼電器、時間繼電器、中間繼電器、差動繼電器和瓦斯繼電器等。

44. 變壓器的保護裝置有幾種？
答：過流保護、電流速斷保護、差動保護和瓦斯保護。

45. 對繼電保護的要求是什么？
答：為了能正確無誤又迅速切除故障 ，要求繼電保護具有足夠的選擇性、快速性、靈敏性和可靠性。

46.  中小型變配電所的繼電保護有哪些？
答：A過電流保護；B電流速斷保護；C限時電流速斷保護；D低電壓保護。

47.  變配電所監控系統分類？
答：人工監控、遠動裝置的自動監控和微型機自動監控。

48.  微型機自動監控的優點？
答：裝置體積小、可靠性高、具有對信息進行存儲、記憶、運算和邏輯判斷等功能，并可對數據作采集、處理、打印和屏幕顯示。

49.  何謂過電壓？
答：把對絕緣有危險的電壓統稱為過電壓。

50.  根據作用和要求不同電氣實驗的分類？
答：可分為絕緣實驗和特性實驗。

51.  影響觸電對人體危害程度的因素有哪些？
答：電流的大小、電流的持續時間、電流的流經途徑、人體的電阻及電流的頻率等因素。

52.  觸電的類型？
答：直接觸電、間接觸電、感應電壓電擊、雷電電擊、靜電電擊。

53. 在電氣設備工作，保證安全的組織措施有哪些？
答：工作票制度 、 操作票制度 、 清查現場和全面交底制度 、 工作許可制度 、 工作監護制 、 工作間斷和工作轉移制度 和 工作終結和送電制度 。

54. 直流系統在變電所中起作什么作用？
答：直流系統在變電所中為控制信號、繼電保護、自動裝置及事故照明等提供可靠的直流電源，還為操作提供可靠的操作電源。直流系統的可靠與否，對變電站的安全運行起著至關重要的作用，是變電站安全運行的保證。

55. 變電站（所）常用直流電源有哪些？
答: 蓄電池、硅流和電容儲能。

56. 什么是相序？
答: 就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序

57. 高壓設備發生接地故障時，人體接地點的安全距離是多少？
答: 室內應大于4 m，室外應大8 m。

58. 哪些電氣設備必須進行接地或接零保護？
答：①、發電機、變壓器、電動機、高低壓電器和照明器具的底座和外殼；
        ②、互感器的二次線圈；
        ③、配電盤和控制盤的框架；
        ④、電動設備的傳動裝置；
        ⑤、屋內外配電裝置的金屬架構，混凝土架和金屬圍欄；
        ⑥、電纜頭和電纜盒外殼，電纜外皮與穿線鋼管；
        ⑦、電力線路的桿塔和裝在配電線路電桿上的開關設備及電容器。

59. 異步電動機銘牌上標有哪些數據？各表示什么意義？
答：  交流異步電動機銘牌上主要標記以下數據，并解釋其意義如下：
  （1）額定功率（ P ）：是電動機軸上的輸出功率。
  （2）額定電壓：指繞組上所加線電壓。
  （3）額定電流：定子繞組線電流。
  （4）額定轉數（ r/min ）：額定負載下的轉數。
  （5）溫升：指絕緣等級所耐受超過環境溫度 。
  （6）工作定額：即電動機允許的工作運行方式。
  （7）繞組的接法：Δ或 Y 聯結，與額定電壓相對應。

60. 發現有人觸電時怎么辦？
答：首先使觸電人迅速脫離電源。其方法，對低壓觸電，可采用“拉”、“切”、“挑”、“拽”、“墊”的方法，拉開或切斷電源，操作中應注意避免人救護人觸電，應使用干燥絕緣的利器或物件，完成切斷電源或使觸電人與電源隔離。對于高壓觸電，則應采取通知供電部門，使觸電電路停電，或用電壓等級相符的絕緣拉桿拉開跌落式熔斷器切斷電路。或采取使線路短路造成跳閘斷開電路的方法。也要注意救護人安全，防止跨步電壓觸電。
       觸電人在高處觸電，要注意防止落下跌傷。在觸電人脫離電源后，根據受傷程度迅速送往醫院或急救。

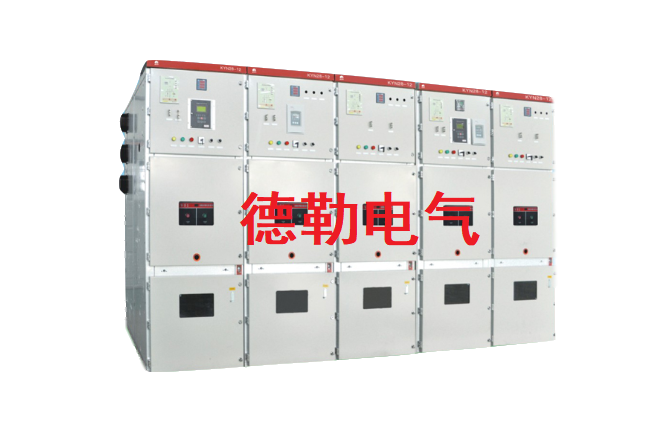

陜西德勒電氣廠家專業生產高低壓配電柜，陜西配電柜，西安配電箱，箱式變電站，環網柜，變壓器，電線電纜橋架等規范化企業。具備高低壓開關柜成套專業設計、制造、安裝、維保一站式服務。咨詢電話：029-36385659  029-89611500 手機：15029288158
